電纜橋架施工工藝

1、電纜橋架安裝工藝流程:
根據施工圖確定始端到終端位置，沿圖紙標定走向，找好水平、垂直、彎通，用粉線袋或畫線沿橋架走向在墻壁、頂棚、地面、梁、板、柱等處彈線或畫線，并均勻檔距畫出支、吊、托架位置。

2、預埋鐵件或膨脹螺栓
(1)、預埋鐵件的自制加工不應小于120mm×80mm×6mm，做法如本標準6.3.7.2圖6.3.7.2。其錨固圓鋼的直徑不小于10mm。
(2)、緊密配合土建結構的施工，將預埋鐵件平面緊貼模板，將錨固圓鋼用綁扎或焊接的方法固定在結構內的鋼筋上;待混凝土模板拆除后，預埋鐵件平面外露，將支架、吊架或托架焊接在上面進行固定。
(3)、 根據支架承受的荷重，選擇相應的膨脹螺栓及鉆頭;埋好螺栓后，可用螺母配上相應的墊圈將支架或吊架直接固定在金屬膨脹螺栓上，可參見本標準6.3.7.7圖表。

3、支、吊架安裝
(1) 、支架與吊架所用鋼材應平直，無顯著扭曲。下料后長短偏差應在3mm范圍內，切口處應無卷邊、毛刺。
(2)、 鋼支架與吊架應焊接牢固，無顯著變形，焊接前厚度超過4mm的支架、鐵件應打坡口，焊縫均勻平整，焊縫長度應符合要求，不得出現裂紋、咬邊、氣孔、凹陷、漏焊等缺陷。
(3)、支架與吊架應安裝牢固，保證橫平豎直，在有坡度的建筑物上安裝支架與吊架應與建筑物的坡度、角度一致。
(4)、支架與吊架的規格一般不應小于扁鋼30mm×3mm;角鋼25mm×25mm×3mm。
(5)、嚴禁用電氣焊切割鋼結構或輕鋼龍骨任何部位。
(6)、萬能吊具應采用定型產品，并應有各自獨立的吊裝卡具或支撐系統。
(7)、固定支點間距一般不應大于1.5~2m。在進出接線盒、箱、柜、轉角、轉彎和變形縫兩端及丁字接頭的三端500mm以內應設固定支持點。
(8)、嚴禁用木磚固定支架與吊架。

4、橋架安裝
(1)、電纜橋架水平敷設時，支撐跨距一般為1.5~3m，電纜橋架垂直敷設時固定點間距不宜大于2m。橋架彎通彎曲半徑不大于300mm時，應在距彎曲段與直線段結合處300~600mm的直線段側設置一個支、吊架。當彎曲半徑大于300mm時，還應在彎通中部增設一個支、吊架。支、吊架和橋架安裝必須考慮電纜敷設彎曲半徑滿足規范最小彎曲半徑。見表12.3.1.5。

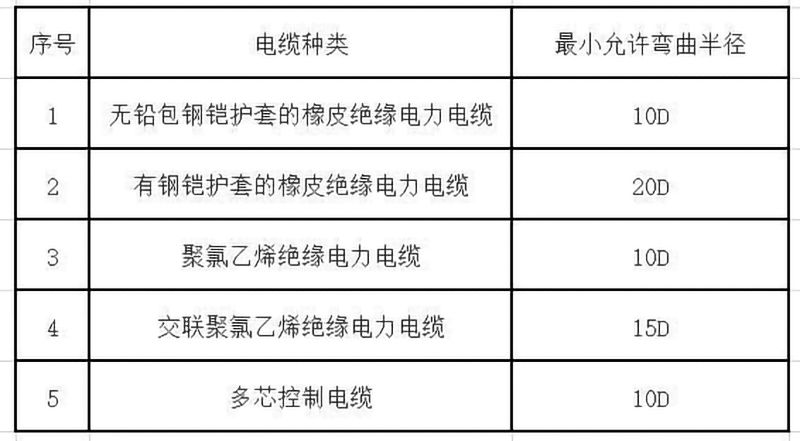

表1 電纜最小允許彎曲半徑

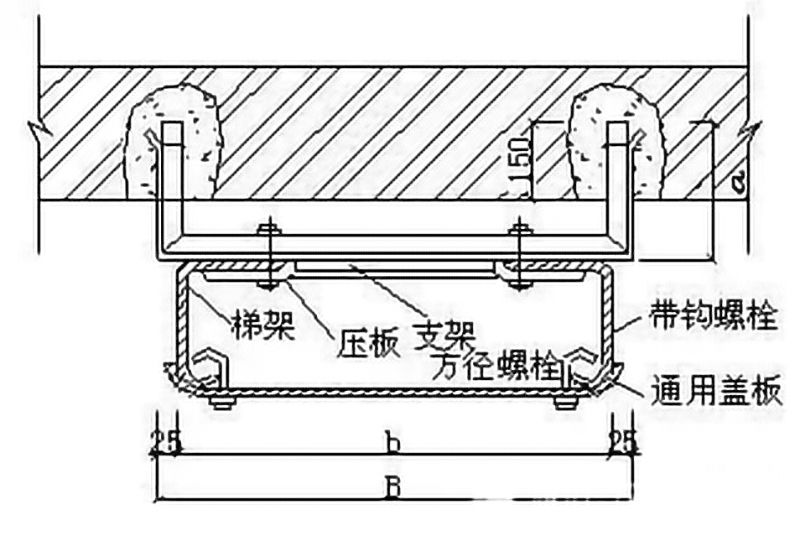

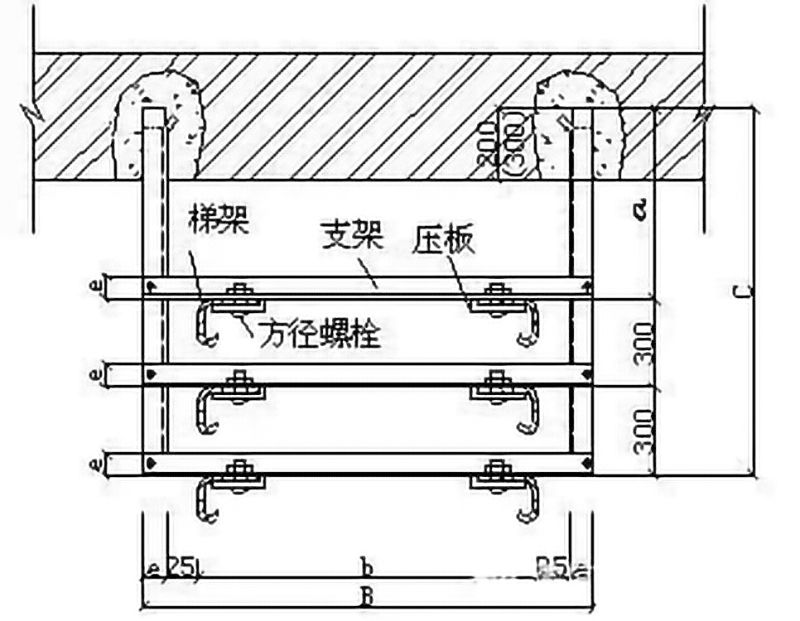

(2)、門型角鋼支架的安裝:梯型橋架沿墻垂直敷設，可使用門型角鋼支架，支架的固定應盡可能配合土建施工預埋。如圖2，也可在土建施工中預埋開角螺栓，用開角螺栓固定支架如圖3，也可以采用膨脹螺栓固定。

圖2

圖3鋼支架預埋地腳螺栓安裝

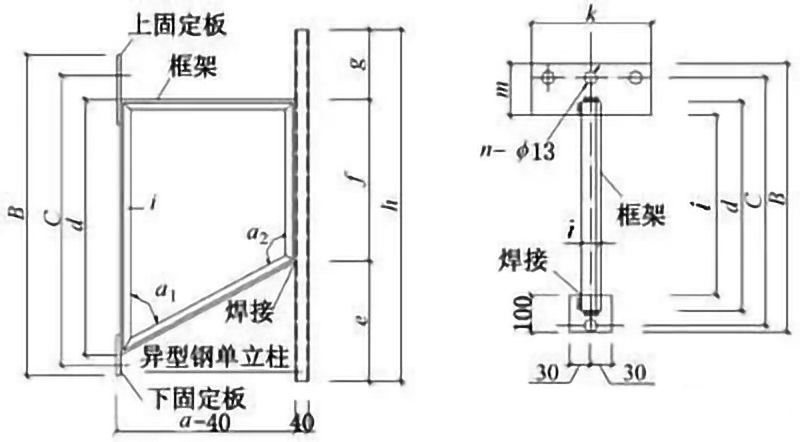

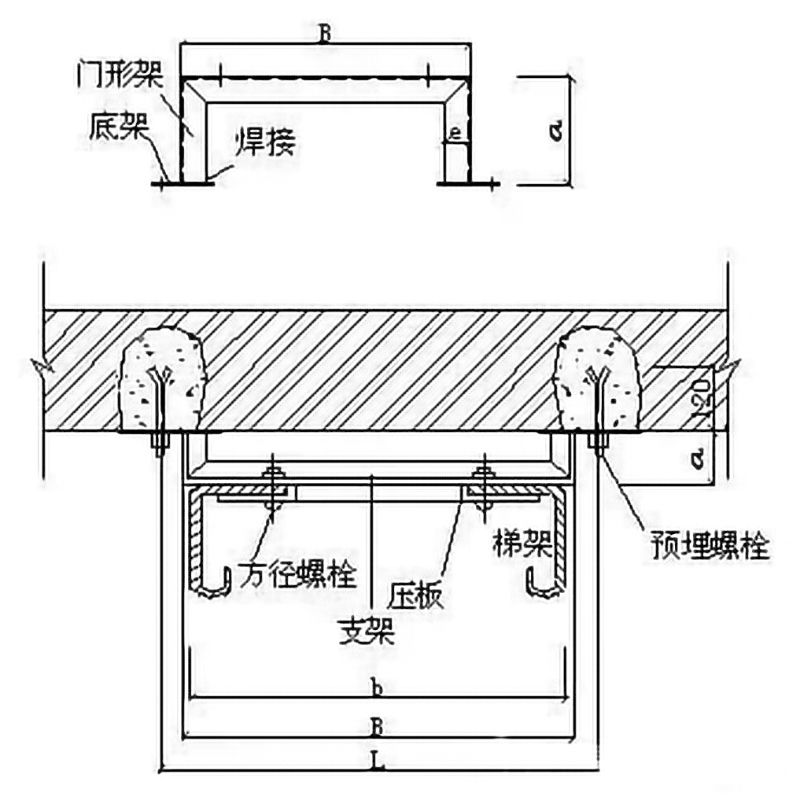

(3)、梯型角鋼支架的安裝:橋架沿墻、柱水平安裝時，托壁需安裝在異型鋼立柱上，而立柱要安裝在梯型角鋼支架上，使柱和墻上的橋架固定支架(或托臂)在同一條直線上。制作見圖和表4底架與門型架焊接時，焊角高度5mm。

圖4 梯型角鋼支架制作圖
表 12.3.1.5(3)梯型角鋼支架制作尺寸表(mm)

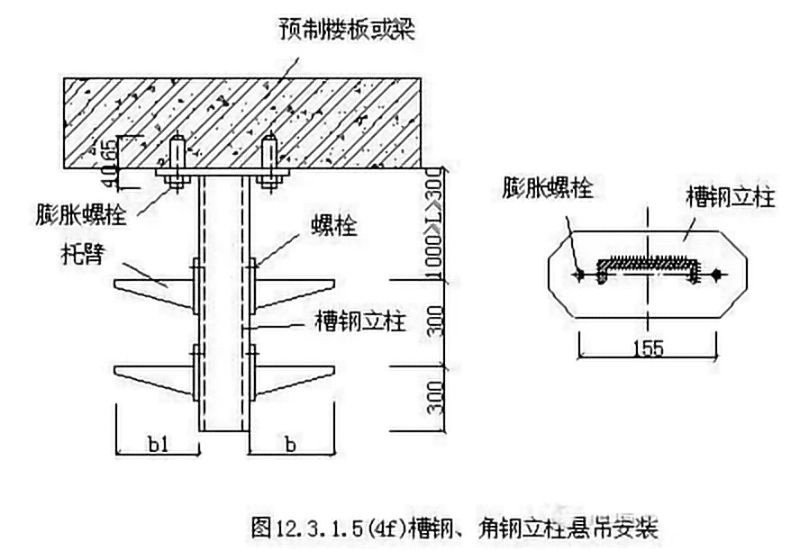

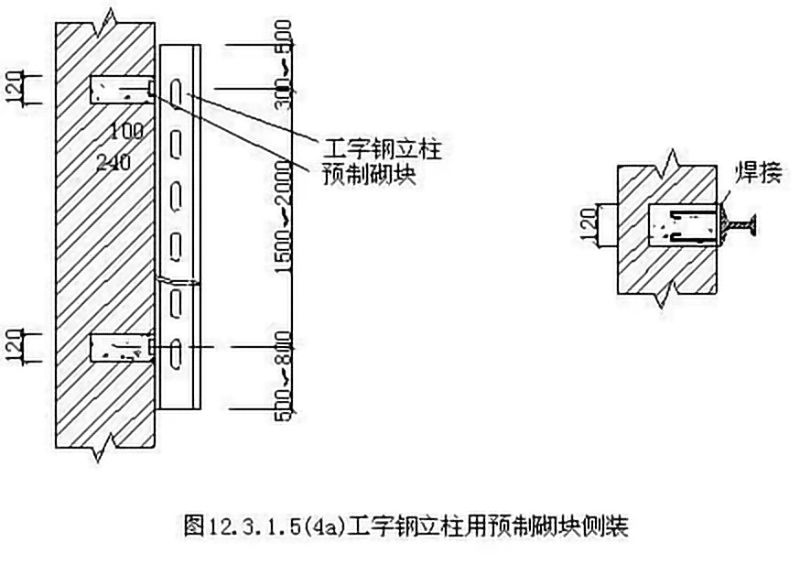

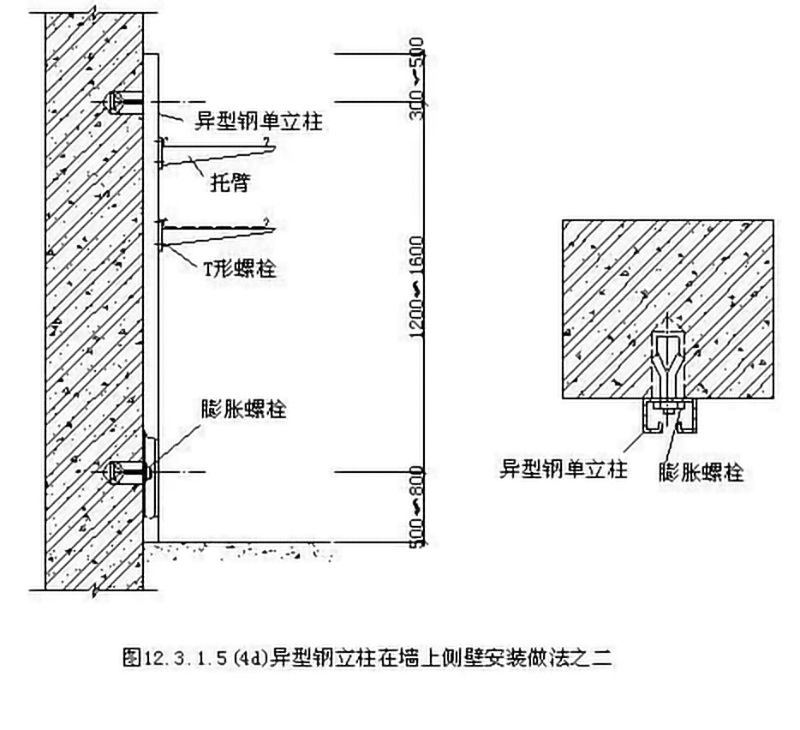

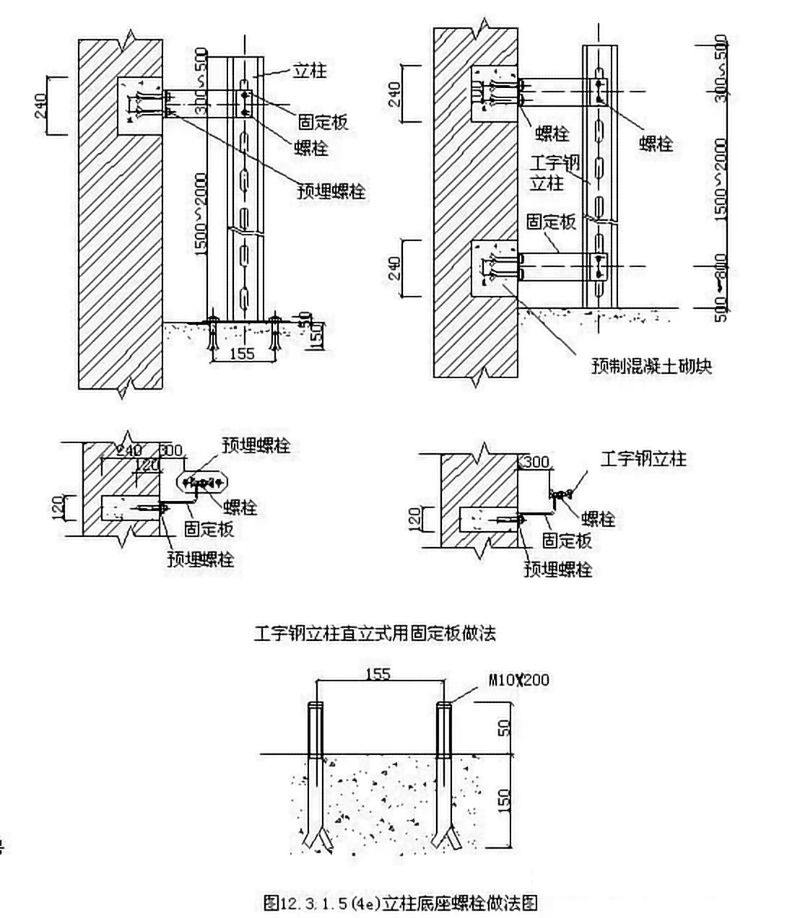

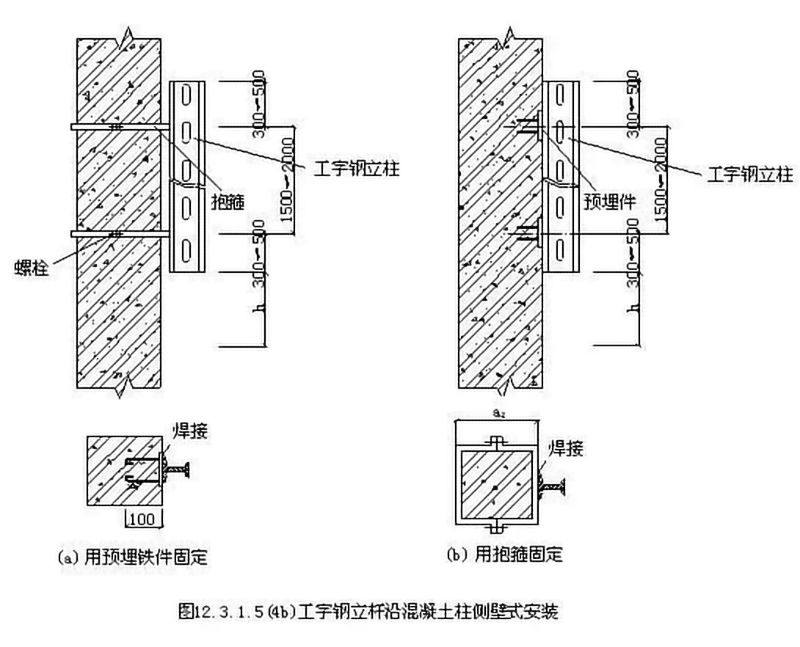

(4)、電纜橋架立柱側壁式安裝:立柱是直接支承托臂的部件，分工字鋼槽鋼、角鋼、異型鋼立柱;立柱可以在墻上、柱上安裝、也可懸吊在梁板上安裝。做法在混凝土可預埋鐵件;砌體可砌筑預制砌塊;也可以采用膨脹螺栓但必須在混凝土強度C20或磚強度在MU10以上的磚砌體上，作法可參照12.3.1.5(4a、b、c、d、e、f)。

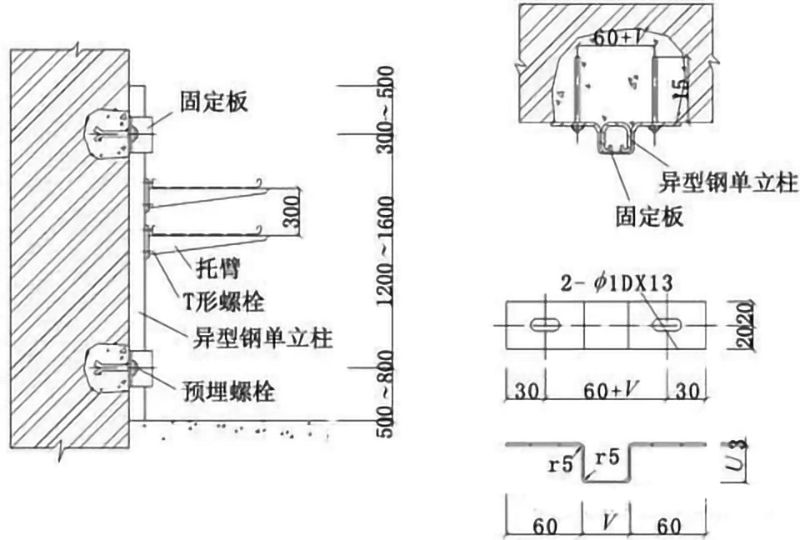

圖12.3.1.5(4c)異型鋼立柱在墻上側壁安裝作法之一

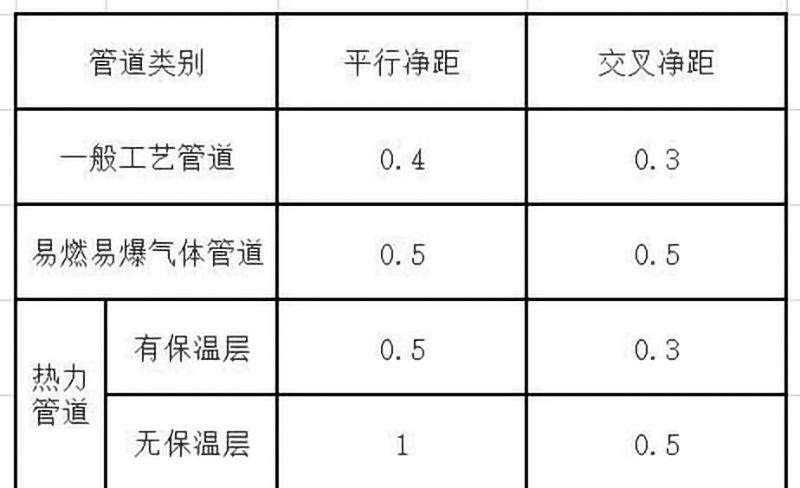

(5)、電纜橋架應敷設在易燃易爆氣體管和熱力管道的下方，當設計無要求時，與管道的最小凈距，符合12.3.1.5(5)的規定。

表示12.3.1.5 (5)與管道的最小凈距
5、托臂安裝:

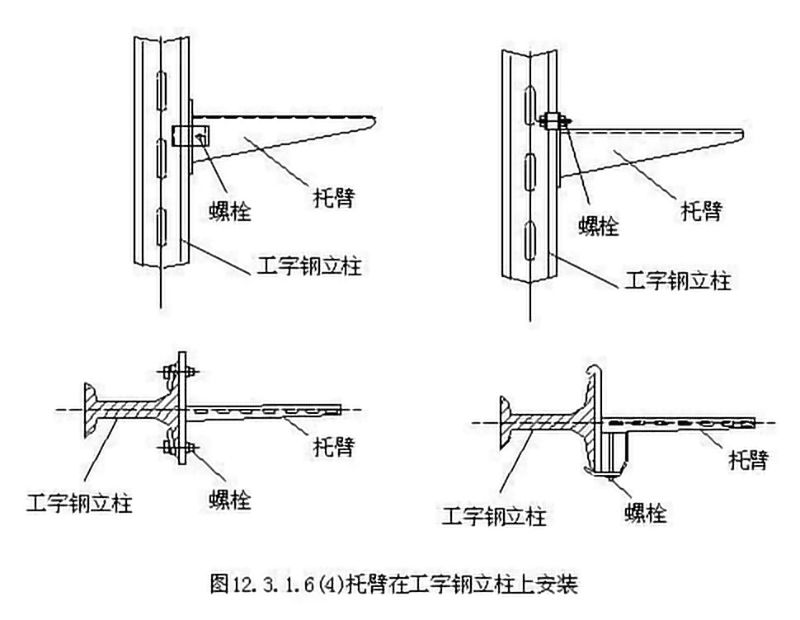

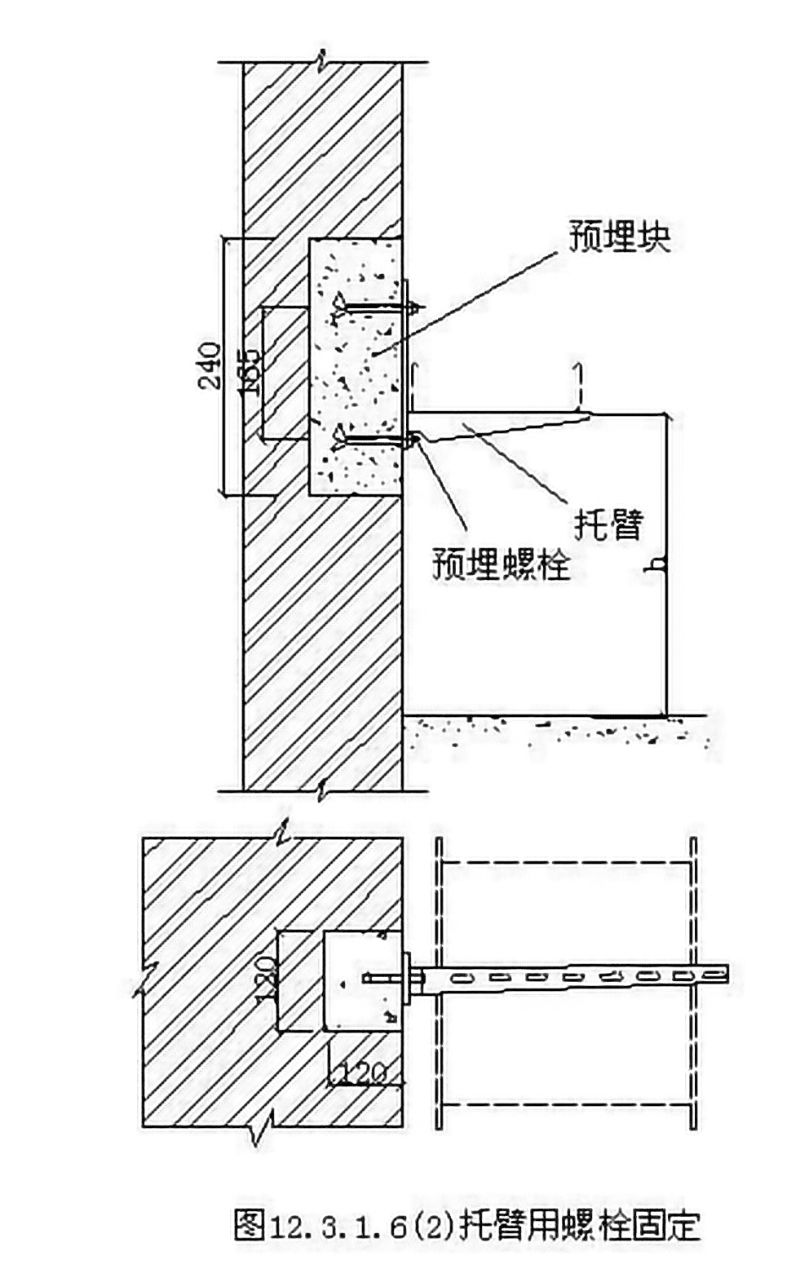

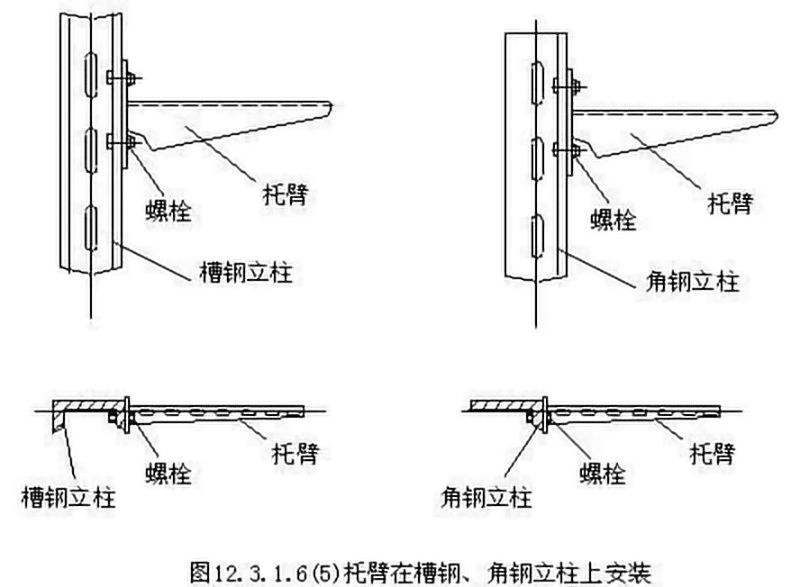

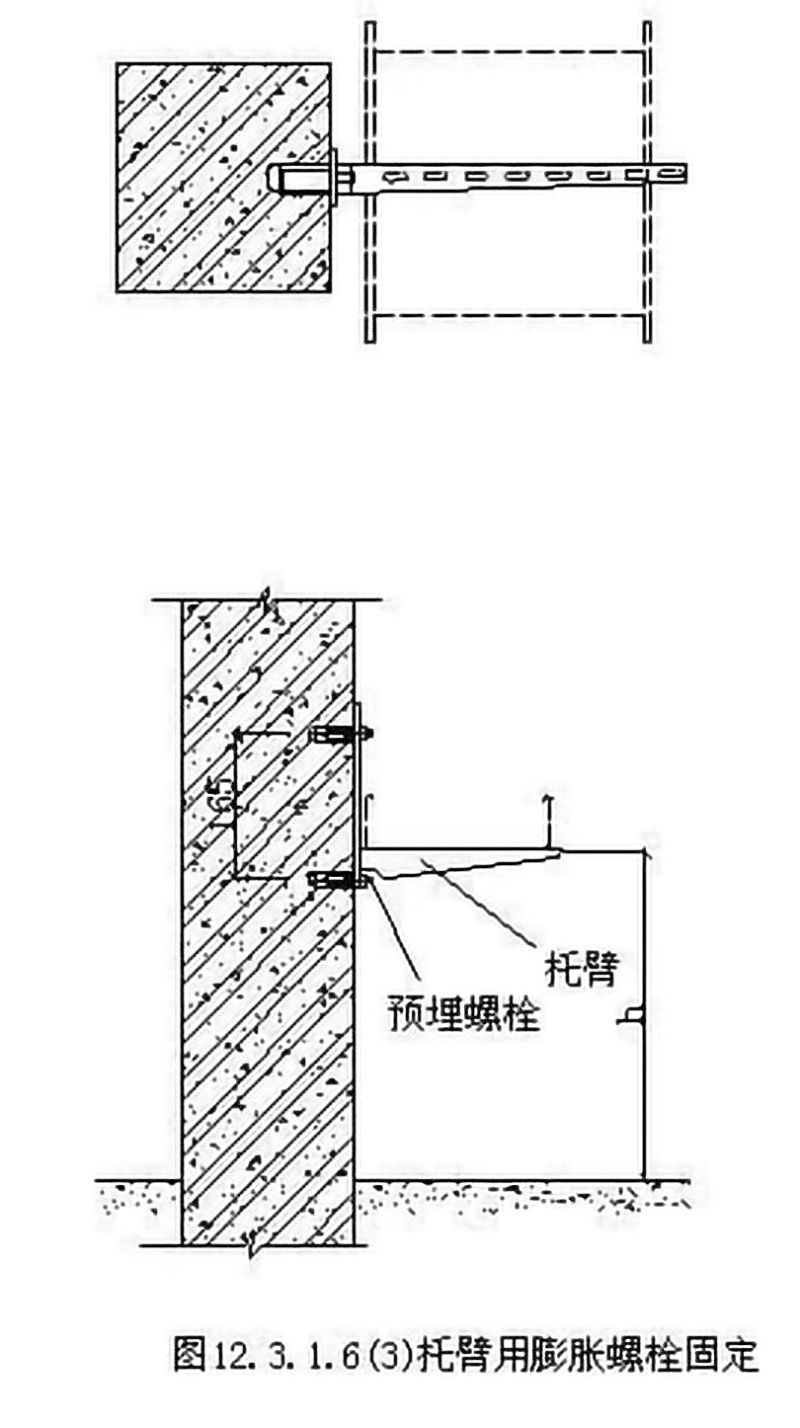

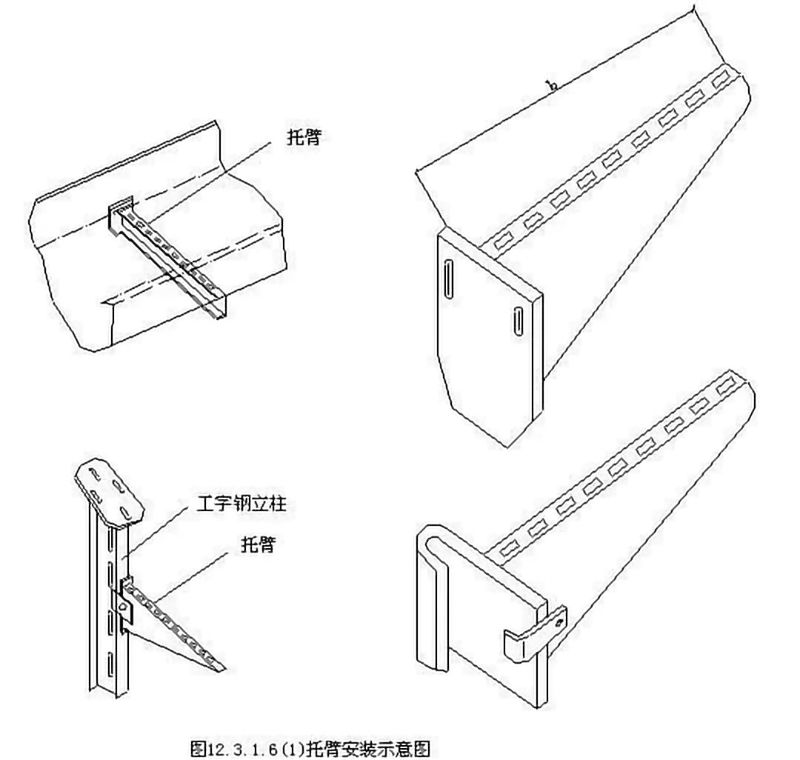

托臂是直接支承托盤、梯架單獨固定的剛性部件，托臂有螺栓固定可預埋螺栓，也可采用膨脹螺栓，也可卡接，如圖12.3.1.6(1)、(2)、(3)、(4)、(5)。

6、橋架安裝
（1）、直線段鋼制電纜橋架長度超過30m，鋁合金或玻璃鋼制電纜橋架長度超過15m應設有伸縮節，跨越伸縮縫處設置補償裝置，可用帶伸縮節的橋架。
（2）、橋架與支架間螺栓、橋架連接板螺栓緊固無遺漏，螺母位于橋架外側，當鋁合金橋架與鋼支架固定時，有相互間絕緣防電化措施腐蝕措施，一般可墊石棉墊。

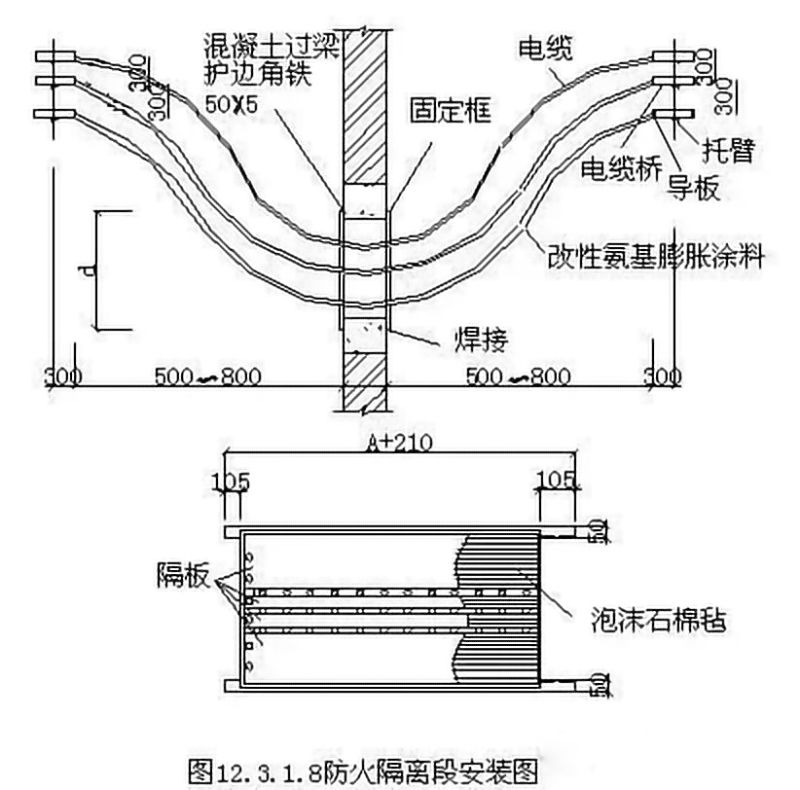

（3）、敷設在豎井內和穿越不同防火區的橋架，應按設計要求位置，有防火隔離措施，電纜橋架在電氣豎井內敷設可采用角鋼固定，見圖12.3.1.8。

（4）、電纜橋架在穿過防火墻及防火樓板時，應采取防火隔離措施，防止火災沿線路延燃;防火隔離墻、板，應配合土建施工預留洞口，在洞口處預埋好護邊角鋼，施工時根據電纜敷設的層數和根數用L50×50×5角鋼作固定框，同時將固定柜焊在護邊角鋼上;也可以先作好框在土建施工中砌體或澆灌混凝土時安裝在墻、板中。

7、 橋架的接地，當設計允許利用橋架系統構成接地干線回路時，應符合下列要求:
（1）、 金屬電纜橋架及其支架引入或引出的金屬電纜導管必須接地(PE)或接零(PEN)可靠，且必須符合下列規范:
①金屬電纜橋架及其支架全長，與接地(PE)或接零(PEN)干線相連接不小于2處，使整個橋架為一個電氣通路。
②非鍍鋅電纜橋架間連接的兩端跨接銅芯接地線，接地線最小允許截面積不小于4mm2。
③鍍鋅電纜橋架間連接板的兩端可不跨接接地線，但連接板兩端不少于2個有防松螺帽或防松墊圈的連接固定螺栓。
（2）、 盤、梯架端部之間連接電阻不應大于0.00033Ω并應用等電位聯結測試儀(導通儀)或微Ω表測試，測試應在連接點的兩側進行，對整個橋架全長的兩端連接電阻不應大于0.5Ω或由設計決定，否則應增加接地點，以滿足要求。接地孔應消除涂層，與涂層接觸的螺栓有一側的平墊應使用帶爪的專用接地墊圈。
（3）、 伸縮縫或軟連接處需采用編織銅線連接。沿橋架全長另敷設接地干線時，每段(包括非直線段)托盤、梯架應至小有一點與接地干線可靠連接;在接地部位的連接處應裝置彈簧墊圈，以免松動。
